ИМЦЛ200х75

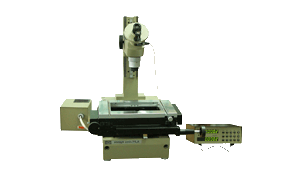

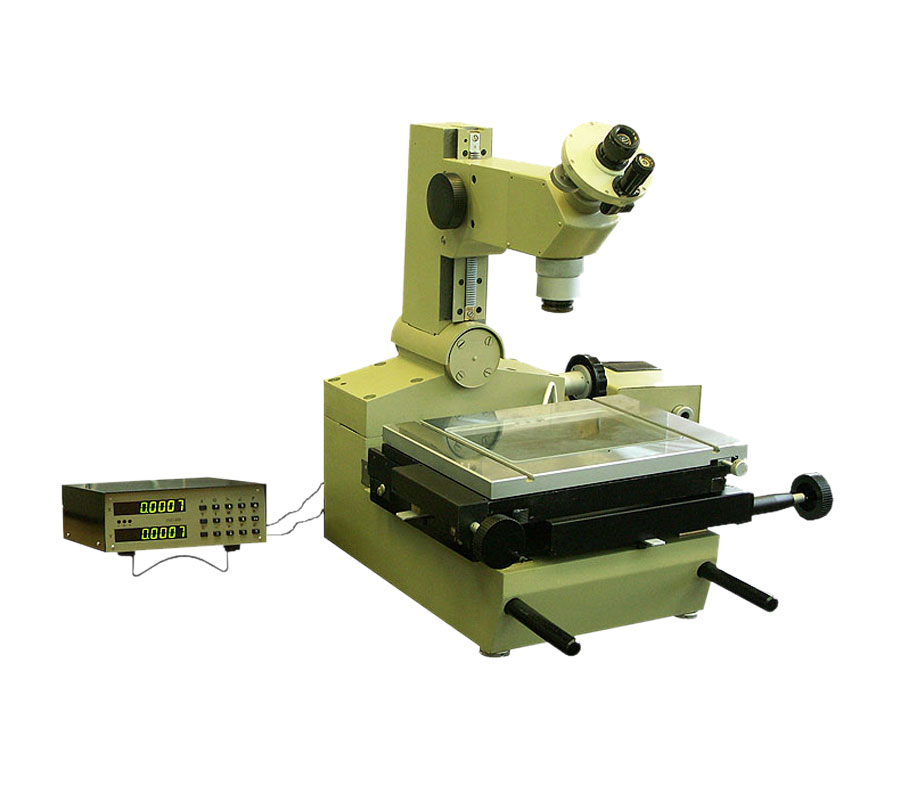

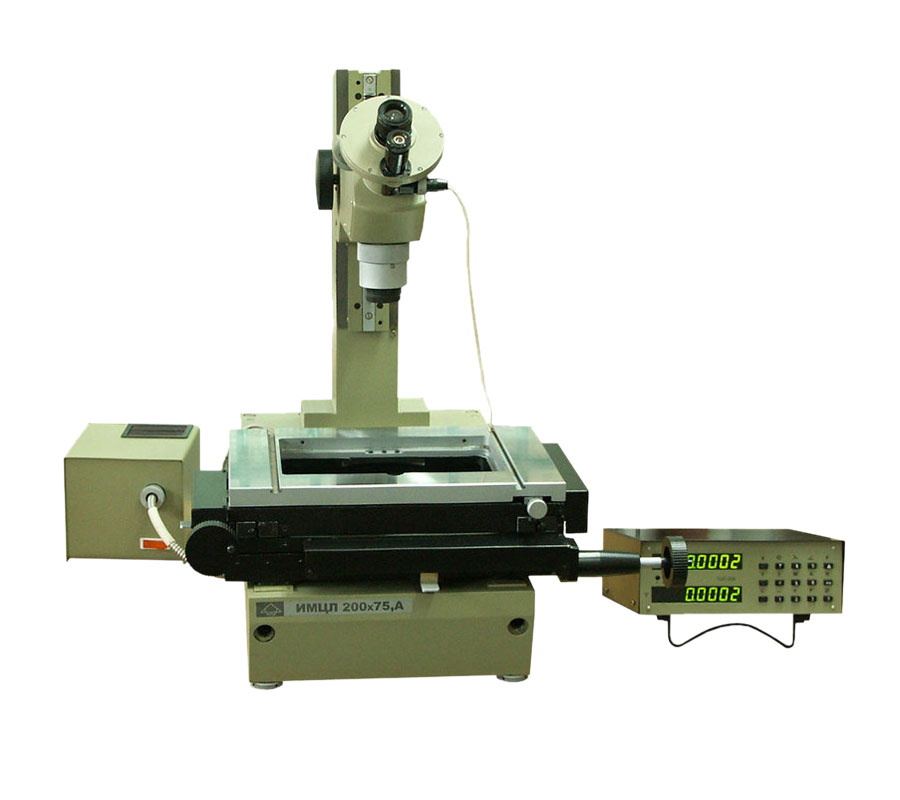

Инструментальные микроскопы


Микроскопы ИМЦЛ 200х75 изготавливаются по техническим условиям АЛ2.787.140ТУ и предназначены для измерения:

  • в проходящем и отраженном свете наружных линейных размеров и диаметров валов до 200 мм. в продольном направлении и до 75 мм. в поперечном направлении;
  • углов изделий до 360° по угломерной головке и круглому столу;
  • резцов, фрез, кулачков и другого инструмента, а также шаблонов любой конфигурации, габариты которых позволяют установить их на измерительном столе микроскопа.

Измерение можно проводить в прямоугольных и полярных координатах:

  • резьбы метчиков по диаметру, шагу и углу профиля;
  • резьбовых калибров по шагу, углу профиля, прямолинейности профиля и внутреннему диаметру;
  • конусных калибров, цилиндрических и конусных втулок, радиусных профилей;
  • расстояний между центрами отверстий.

Принцип действия микроскопов основан на применении фотоэлектрических преобразователей перемещений с линейными шкалами, которые позволяют производить отсчет перемещений координатного стола с выводом результата на устройство цифровое отсчетное.

Инструментальные микроскопы могут оснащаться видеосистемой для вывода изображения на монитор компьютера и программным обеспечением для автоматизированной обработки результатов измерения.

Микроскоп рассчитан на работу при следующих условиях:

  • температура окружающего воздуха (20 + 3)°С;
  • скорость изменения температуры в рабочем пространстве в процессе измерения не более 0,5°С в течение 1 ч;
  • относительная влажность окружающего воздуха 80 %;
  • напряжение питающей сети (220 +22 / -33) В;
  • частота питающей сети (50 +/- 1) Гц;

Область применения: цехи и измерительные лаборатории предприятий машиностроения, приборостроения, микроэлектроники, лаборатории институтов.

Микроскопы комплектуются двухкоординатными измерительными столами исполнения 2 (поворотная плита).

Микроскопы изготавливаются типа А без наклона колонки и типа Б с наклоном колонки.

Обозначение инструментальных микроскопов .

  • ИМЦЛ 200х75 ,А
  • ИМЦЛ 200х75 ,Б

Технические характеристики инструментальных микроскопов ИМЦЛ 200х75 всех модификаций

Наименование Значение
Диапазон измерения длин координатным столом, мм, в направлениях:
продольном 0-200
поперечном 0-75
Видимое увеличение окуляра визирного микроскопа, крат 10
Видимое увеличение отсчетного устройства окулярной угломерной головки, крат 45
Диапазон измерения плоских углов окулярной угломерной головкой, ° 0-360
Угол поворота лимба круглого координатного стола, ° 0-360
Угол поворота предметной плиты координатного стола, ° +/-5
Диапазон показаний шкалы радиусов дуг, мм 0.1-60.0
Диапазон измерения радиусов дуг, мм:
с объективом 1x 5.5-30.0
с объективом 3x 0.1-5.0
Максимальный угол наклона колонки микроскопа относительно вертикальной плоскости, ° +/-12.5
Максимальный угол наклона линии центров бабки относительно горизонтальной плоскости, ° +/-12
Максимальное расстояние между центрами, мм,:
бабки с горизонтальным положением линии центров при измерении изделий диаметром:
до 39 мм 315
до 85 мм 235
бабки с наклоняемой линией центров 200
центровой бабки с высокими центрами при измерении изделий диаметром:
до 160 мм 180
до 180 мм 160
Максимальный диаметр изделия, мм, устанавливаемого в центрах:
бабки с горизонтальным положением линии центров 85
бабки с наклоняемой линией центров 70
центровой бабки с высокими центрами 180
Максимальный диаметр изделия, устанавливаемого в призматических опорах, мм 130
Расстояние между объективом и предметным стеклом координатного стола, не менее, мм 200
Расстояние от колонки до оси тубуса микроскопа (вылет), не менее, мм 185
Цена деления, ...' :
шкалы окулярной угломерной головки 1
нониуса шкалы поворота лимба координатного стола 3
нониуса наклона линии центров бабки 15
шкалы наклона колонки микроскопа 30
Дискретность цифрового отсчёта при линейных измерениях, мм 0.0001
Погрешность при измерении линейных размеров, мм +/-0.003
Максимальная масса измеряемого изделия, кг, :
устанавливаемого на координатном столе 20
устанавливаемого в центрах бабки 5
Габаритные размеры микроскопа с окулярной угломерной головкой, мм, не более: 540x570x620
Транспортной тары, мм, не более: 1720x1260x1070
Масса, кг, не более
микроскопа с окулярной угломерной головкой 90
основного комплекта микроскопа в транспортной таре 230
Номинальная потребляемая мощность, В o А 120
Напряжение питающей сети, В 220 +22/-33
Частота тока, Гц 50 +/-1

Комплект поставки инструментальных микроскопов ИМЦЛ 200х75 всех модификаций:

Наименование Количество
Микроскоп 1
Устройство цифровое отсчетное УЦО-209С 1
Головка окулярная угломерная 1
Осветитель 1
Объектив 3x 1
Стол 1
Жгут О-С-ВМ-II-5-1000 1
Принадлежности
Бабка с центрами 1
Осветитель 1
Валик контрольный 1
Одиночный комплект ЗИП
Тара транспортировочная
Эксплуатационная документация

По требованию заказчика микроскоп может дополнительно комплектоваться принадлежностями:

  • Контактное приспособление для измерения отверстий
  • Объектив 40х
  • Объектив 20х
  • Объектив 10х
  • Головка двойного изображения
  • Головка двойного изображения (в дополнительных цветах)
  • Головка окулярная (с набором профилей резьб)
  • Головка окулярная (с дугами разной кривизны)
  • Центровая бабка с высокими центрами
  • Бабка (с наклоняемой линией центров)
  • Призма для бесцентровых предметов
  • Осветитель отраженного света с большими увеличениями
  • Устройство телевизионное
  • Устройство проекционное
  • Объектив 1х
  • Объектив 5х
  • Окуляр
  • Отражатель
  • Стол
  • Подставка (2 вида)
  • Прижим
  • Штриховая мера

Вся линейка инструментальных микроскопов внесена в Государственный реестр средств измерения и проходит первичную поверку в органах государственной метрологической службы.
